视觉检测设备应用案例之在线条码读取检测

2022-08-14 10:00:00

　　在线条码读取检测要怎么做?视觉检测设备告诉你，在线条码读取检测设备应用案例。

　　视觉检测设备系统配置如下：

　　系统配置：

　　1：索尼工业视觉主机 (含电源，电源线) 1 台

　　2：飞利浦显示屏 19寸 1 台

　　3：无线键盘、鼠标、WIFI接收器各 1 个

　　4：索尼(160万像素)工业相机 (含网线) 1 台

　　5：25毫米 FA镜头 1 个

　　6: 7060白色环形光源(含1米延长线) 1 个

　　7：可调光源控制器

　　Ø 客户需求要点：

　　1：与客户测包机IO口通信

　　在实际测试过程中需要客户机器给出触发信号，所以需要我们的控制器与客户机器实现通信，我们的控制器提供16路输出，16路输入I/O通信口，在实际应用过程中需要在链接好线路后设定触发端口，实现控制器的外触发操作。

　　2：检测焊点的焊接质量

　　客户要求视觉控制器可以实现产品条码的读取检测，包括一维码的内容读取和字符识别内容比对。

　　3：工作流程描述：

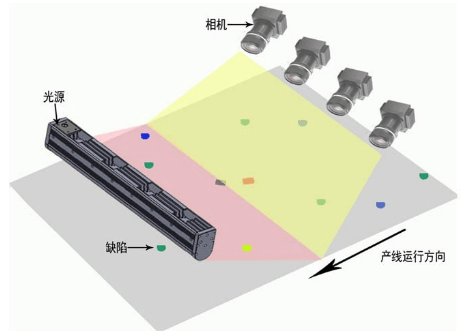

　　当被测样件运动到检测视野范围内时，运动控制(Plc)控制器给出触发信号，视觉控制器接收到触发信号后触发相机拍照检测后给出检测结果，可以通过设置输出端口及输出模式来给出检测结果信号。

　　Ø 运用工具说明：

　　1：建立工程开始描述

　　①首先建立项目工程，注册基准图

　　像，如右图1所示。

　　②选用识别/读取中的一维码识别工具进行产品的一维码

　　识别，如图2所示。

　　③在检测范围里选择较大范围，工具会在检测范围识别出

　　一维码的位置和内容，如果能确定条码类型，在条码类型的下拉列表

　　选择。如图2所示。

　　Ø 运用工具说明：

　　④追加工具选用识别/读取中的字符识别工具。如图1所示。

　　⑤字符识别工具中检测范围应当较小，检测范围里不得出现其他

　　不感兴趣的字符，如果能确认字库类型，须选择对应的字库，如英文

　　大小写，数字0和英文o，选择合适的字库来增强系统的鲁棒性，如

　　图2所示。字符识别检测范围有限定，一般需要加位置偏移补正，
