高精度针孔检测设备
More >>
2022-12-09 16:52:10
带钢的常见缺陷：

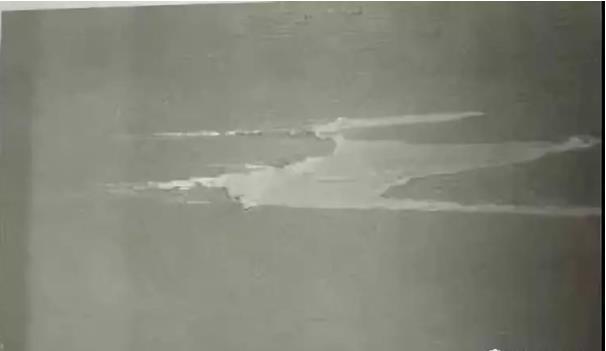

1、不规则表面夹杂(夹层)(Irregular Shells)
【外观特征】板带钢表面的薄层折叠，缺陷常呈灰白色，其大小、形状不一，不规则分布于板带钢表面。
【产生原因】板坯表面或皮下有非金属夹杂，这些夹杂在轧制过程中被破碎或暴露而形成夹层状折叠。
【检查判断】肉眼检查，钢板和钢带不得有夹层。
2、带状表面夹杂(夹层)(Seams)
【外观特征】板带钢表面的夹杂呈线状或带状不规则地沿轧向分布，有时以点状或舌状逐渐消失。
【产生原因】板坯皮下的夹杂在轧制出现剧烈延伸、破裂而造成。
【检查判断】肉眼检查，钢板和钢带不得有夹层。
3、气泡(Blisters)
【外观特征】板带钢表面凸起内有气体，分布无规律，有闭口气泡和开口气泡之分。
【产生原因】板坯由于大量气体在凝固过程中不能逸出，被封闭在内部而形成气体夹杂。在热轧时，空洞与孔穴被拉长，并随着轧材厚度减薄，被带至产品的表面或边部。最终，高的气体压力使产品表面或边部出现圆顶状的凸起物或挤出物。
【检查判断】肉眼检查，钢板和钢带不得有气泡。
4、结疤(重皮)(Scabs)
【外观特征】以不规则的舌状、鱼鳞状、条状或M状的金属薄片分布于带钢表面。一种与带钢基体相连;另一种与带钢基体不相连，但粘合到表面上，易于脱落，脱落后形成较光滑的凹坑。
【产生原因】由于板坯表面有结疤、毛刺，轧后残留在带钢表面。或板坯经火焰清理后留有残渣，在轧制中压入表面。
【检查判断】肉眼检查，钢板和钢带不得有结疤。
5、分层(Split layer)
【外观特征】带钢断面上呈现未焊合的缝隙,有时在离层的缝隙中有肉眼可见的夹杂物,严重的分层使钢板局部劈裂,分层产生的部位无规律。
【产生原因】板坯内局部聚集过多气体或非金属夹杂物，在轧制过程中不能焊合;化学成分偏析严重，也能形成分层。
【检查判断】肉眼检查，钢板和钢带不得有分层。
