薄膜瑕疵污点检测系统的原理、核心硬件及系统功能

2024-03-08 10:06:45

　　如何确保薄膜的高质量生产?为此，薄膜瑕疵在线污点检测系统应运而生。这是一个先进的、基于图像处理技术的自动化检测系统，旨在实时检测和识别薄膜表面的瑕疵和污点，从而保证薄膜产品的优良品质。那么今天让我们一起来探讨下。

检测原理：

　　利用高亮LED光源将材料表面打亮，通过编码器触发高速相机实时采集图片，再由图像处理系统对图片进行分析，提取疵点，最后由智能分类器对疵点进行精细化分类，记录查询和分析系统提供历史记录查询和各种维度的数据分析和展示。

核心硬件：

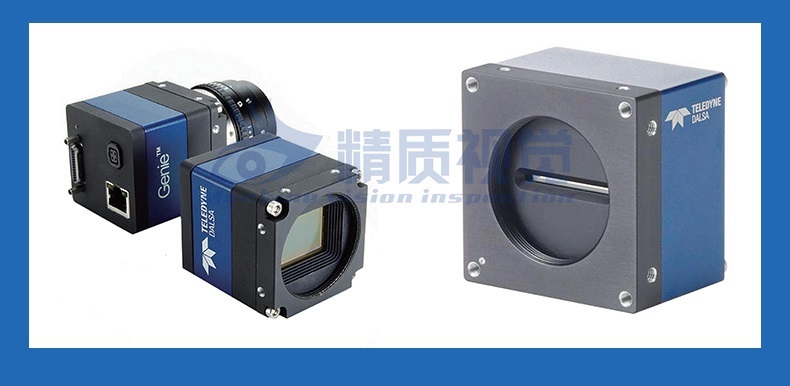

相机

　　可选择各种精度模式下相机，2K、4K、8K(横向精度可选定)，扫描频率可根据应用设定

　　高敏感 CCD 感应器，工业级表面检测专用。航天科技，技术更加稳定、成熟

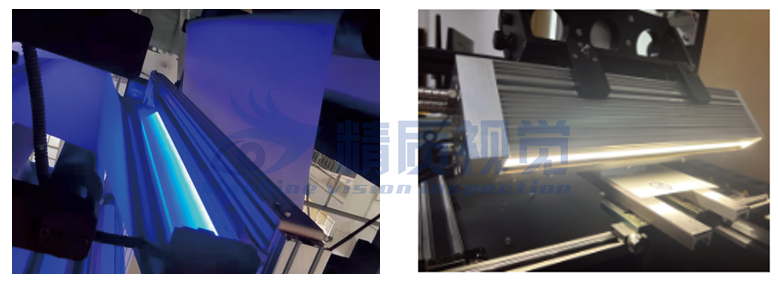

光源：

　　美国 AI核心部件，原装进口光条

　　专用光源配置于不同材料缺陷检测

　　LED寿命超过50000小时

　　外型坚固可耐冲击

　　长度宽度应不同产品自由设计

　　超过 500000LUX高亮度

　　LED 亮度色度稳定均匀

　　风冷、气冷、水冷三种冷却形式可选

　　可单独更换灯板

系统功能：

　　1. 实时瑕疵位置分布地图;

　　2. 实时瑕疵图像及具体信息显示;

　　3. 自动生成批次号且可手动修改产品批次号;

　　4. 根据批次号建立完善的数据库查询;

　　5. 历史记录自动生成对应批次号的瑕疵位置分布图;

　　6. 信息报表的统计生成及打印;

　　7. 长时间、大容量的历史记录存储;

　　8. 自主研发的深度学习引擎支撑强大的瑕疵分类能力。

　　注：软件功能可根据客户需求进行定制开发

　　软件可提供丰富的定制化缺陷报表和统计分析图表，例如缺陷数量统计报表、缺陷分段统计概述表、缺陷分段记录表等。

　　密度热力图可直观的展现统计区域的缺陷分布情况，便于客户掌握该统计区域的质量情况。
