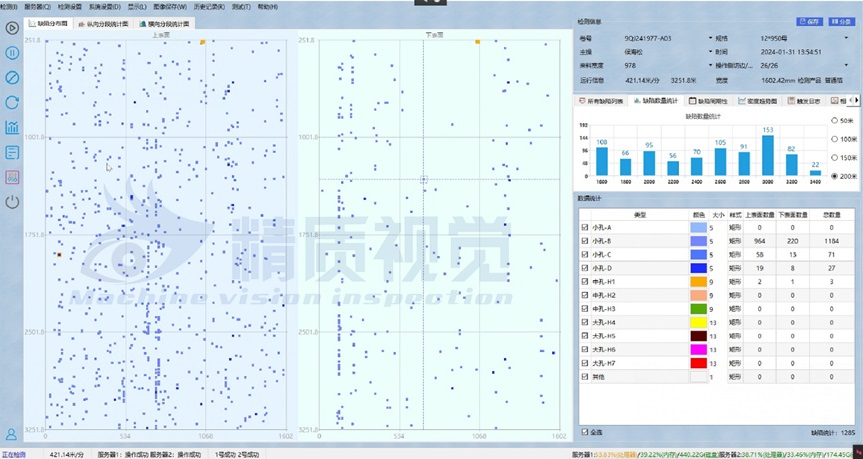

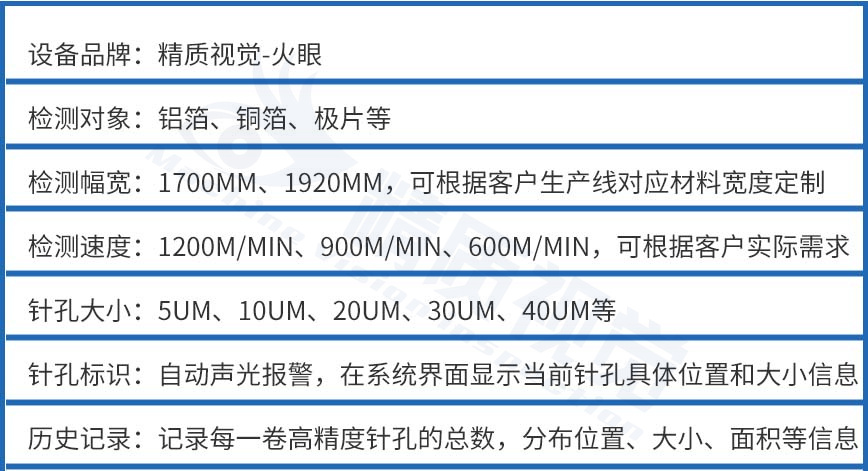

高精度针孔在线检测系统的检测原理、参数以及软件检测界面

2024-03-20 10:10:05

　　在铝箔的实际生产过程中，由于各方面因素的影响，铝箔表面会出现5um、10um等尺寸的微小针孔，严重影响了铝箔的质量，给生产商带来了不必要的损失。通过多年技术及实践积累，针对不同铝箔生产工艺的特性需求以及微孔大小，向铝箔制造商提供全面、有效、定制化的解决方案。

检测原理

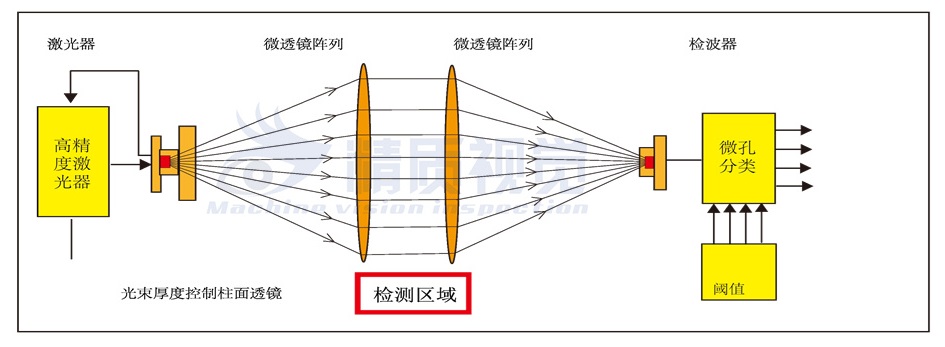

　　通过高精度激光器发射激光，经过微透镜阵列后，形成具有高准直度的平行光束，将其全面覆盖在铝箔表面，实现对铝箔的全面检测。

　　当铝箔表面出现针孔时，平行激光穿过铝箔并通过微透镜汇聚在雷达传感器上。雷达传感器接收到激光后迅速生成电流信号，随后通过放大电路和模数转换电路处理信号，并将其传送至计算机。计算机根据接收到的信号大小与标准信号大小进行比较，并在数据库中进行分析记录。这一系统能够有效地检测铝箔表面的针孔，并提供详细的分析和记录。
