视觉检测工业相机镜头的选择

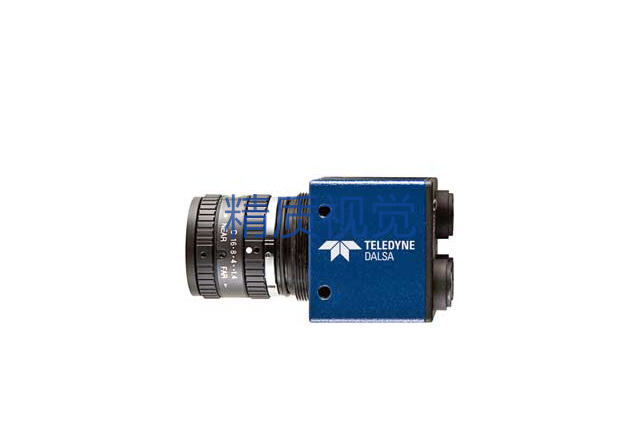

　　视觉检测工业相机镜头的选择，工业相机镜头由多个透镜、可变(亮度)光圈和对焦环组成。如下图所示，在使用时由操作者观察相机显示屏来调整可变光圈和焦点，以确保图像的明亮程度及清晰度(有些镜头有固定调节系统)。oQO机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

oQO机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　(1)镜头的接口oQO机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　镜头的接口尺寸是有国际标准的，共有三种接口型式，即F型、C型、CS型，其他有M42、莱卡、哈苏、AK。F型接口是通用型接口，一般适用于焦距大于25mm的镜头;而当物镜的焦距约小于25mm时，因物镜的尺寸不大，便采用C型或CS型接口。oQO机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　C接口和CS接口的区别：oQO机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　①C与CS接口的区别在于镜头与摄像机接触面至镜头焦平面(摄像机 CCD光电感应器应处的位置)的距离不同，C型接口此距离为17.526mm，CS型接口此距离为12.5mm。oQO机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　② C型镜头与C型摄像机，CS型镜头与CS型摄像机可以配合使用。C型镜头与CS型摄像机之间增加一个 5mm的C/CS转接环可以配合使用。CS型镜头与C型摄像机无法配合使用。oQO机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
