塑胶行业的视觉检测案例

　　橡胶密封圈在生产组装线上是一种常见的密封件，它具有较好密封性、安装使用方便和成本低等优势，它是一种适应性较强的的密封件。橡胶密封圈性能的好坏会直接影响生产组装线的正常工作。目前橡胶密封圈的检测主要是依赖人工去检测，这种检测方法容易受密封圈弹性形变和加工误差的影响，造成其尺寸公差误差大和边缘轮廓存在缺陷。并且橡胶密封圈需要连续大批量生产，人工需长时间进行高强度作业，容易造成视力疲劳而出现差错，同时检测精度和效率也不高等问题。l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　针对以上问题，中科行智提供了机器视觉橡胶密封圈检测解决方案，可对橡胶密封圈进行非接触式的快速检测，它在生产组装线上对橡胶密封圈的性能检测具有较好的应用性，同时也有着广泛的市场应用场景。l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　案例需求：橡胶圈在线全方位外观检测l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　检测要求l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　1.侧面：裂口、扒缺、缺料、老化胶、毛刺、分型模脏等;l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　2.顶面、底面：缺料、扒胶、裂口等。l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　检测难点l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　1.产品缺陷种类较多，缺陷不易区分l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　2.部分缺陷边缘特征模糊，不易精确定量l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　解决方案l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　中科行智AOI设备采用高分辨率工业相机与镜头，多方位定制方案进行缺陷图像采集。分别对橡胶圈底面、顶面、外侧面360°全景进行成像，图像经过中科行智GIVS进行缺陷识别，实现不同种类型表面缺陷检测。l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　检测流程l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　1.触发拍照 缺陷图像采集l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　2.PC处理 深度学习图像推断l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　3.结果输出 OK/NG信号独立输出l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　4.执行机构 瑕疵品剔除、合格品回收l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

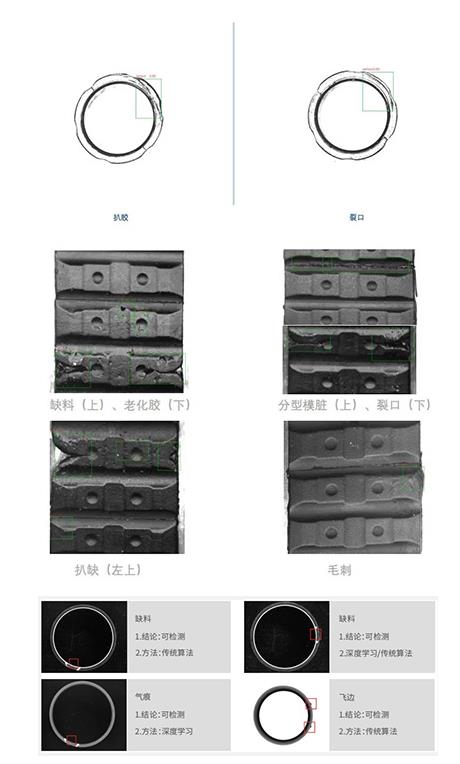

　　成像效果l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

l7i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
