CCD视觉影像筛选压铸件表面瑕疵缺陷检测设备

2022-07-25 11:02:39

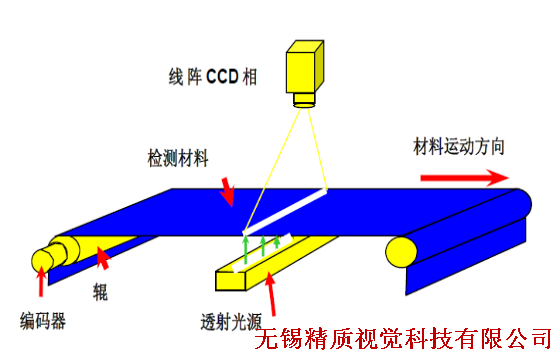

　　压铸件表面瑕疵缺陷检测，在光学技术特性下当光源光线入射工件表面后，各种瑕疵缺陷会在反射、折射等方面表现出与周围有不同的异样。例如，当均匀光垂直入射产品表面时，如产品表面没有瑕疵缺陷，射出的方向不会发生改变，所探测到的光也是均匀的;当产品表面含有瑕疵缺陷时，射出的光线就会发生变化，所探测到的图像随之改变。随后机器视觉系统是通过机器视觉产品(CMOS 和 CCD)将被摄取目标转换成图像信号，传送给专用的图像处理系统，得到被摄目标的形态信息，根据像素分布和亮度、颜色等信息，转变成数字化信号 ; 图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。分析相机采集到的图像的强弱变化、图像特征，便能获取相应的缺陷信息。工作原理：被测物的图像经过光学镜头聚焦至 CCD 芯片上;时序产生电路模块提供水平驱动脉冲，帮助 CCD 芯片完成光电荷的转换、存储、转移和读取，并将光学信号转换为电信号输出;信号处理电路模块接收来自 CCD 芯片的电信号，并对脉冲进行采集、保持，以及自动增益控制、视频信号合成等预处理，将 CCD 芯片输出的电信号转换为需要的视频格式，即视频输出。CMOS 芯片将光敏元阵列、图像信号放大器、信号读取电路、模/数转换电路、图像信号处理器及控制器集成在一块芯片上，提高了 CMOS 芯片的集成度和设计的灵活性。目前,CMOS 芯片以其低功耗、高速传输和宽动态范围等特点,在高分辨率和高速传输等场合得到了广泛应用。CMOS 相机主要由 CMOS 芯片、外围控制电路、数据采集处理模块组成。
