新能源电池极片检测

2022-07-29 14:09:53

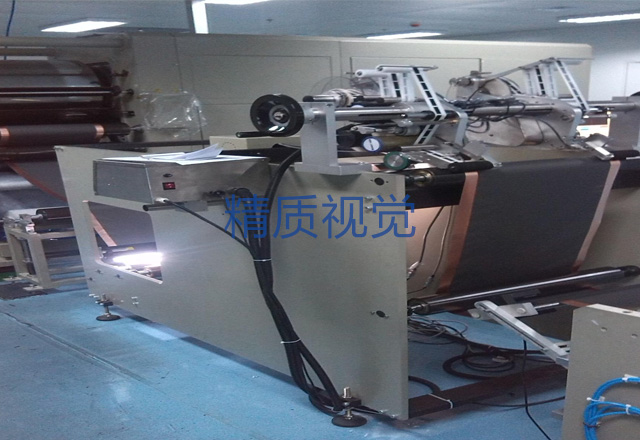

　　新能源电池极片检测，要求电池极片外部的破损能清晰可见，左右双侧的损坏处也要检出，同时还要能够看出损坏的程度。

　　❖检测效果成像效果好，受损处能够与其他部分形成鲜明对比，也能够通过图像基本区分受损类型和受损程度。

　　除了机损导致的划痕等损伤，撕裂伤也能明显区分出来，极细微的损伤也能检测并区分开。

　　❖方案核心高分辨率远心镜头高分辨率远心镜头，放大倍率范围0.8～8倍(常用倍率区间，其他倍率需定制)，标准C口设计，最大兼容2/3传感器。工作距离40~220mm，可特别设计实现更远工作距离;采用无穷远光学系统，整个视场均可获得出色的像质。系统几乎消除了色像差和失真，图像亮丽清晰，具有高对比度，高分辨率。

　　受限空间应对方案，远心系统和同轴光系统等多种选择，可以根据场景和预算自由组合。

　　远心度小于0.2°，畸变小于0.3%，极高的性价比，适合大批量检测的使用场合。光源方案中使用的是红外条形光源。条形光源是大面积、长方形工件检测的首选光源，特别适合大尺寸特征的成像场合运用。

　　其尺寸、照射角度、颜色等都可以根据需求定制。光源本身采用高密度LED阵列，均匀性好，如对光源均匀性有更高要求，可以选配漫射板，使光线均匀扩散。
