CCD专业名词及型号选择

　　首先，要确定工业相机的接口、靶面尺寸和分辨率大小。打比方是2/3" 工业相机，C接口，500万像素;那么我们可以先确定需要的工业镜头是C接口，最少支持2/3", 500万像素以上。9x1机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

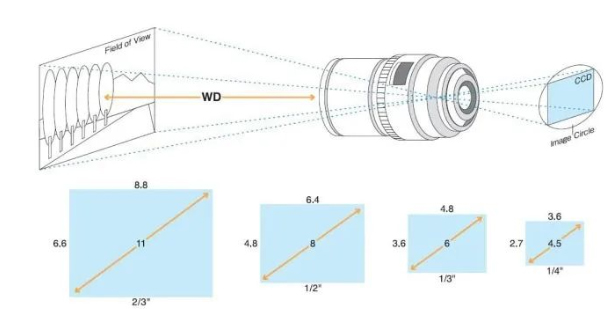

　　其次，确定所要达到的视野范围(FOV)和工作距离(WD)，然后根据这两个要求和已知的靶面尺寸计算出工业镜头的焦距(f)。其计算公式为：9x1机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　焦距f =工作距离(WD) × 靶面尺寸( H or V) /视野范围 FOV( H or V)视野范围FOV ( H or V)=工作距离(WD) × 靶面尺寸( H or V) / 焦距f视野范围FOV( H or V)= 靶面尺寸( H or V) / 光学倍率工作距离WD = f(焦距)× 靶面尺寸/视野范围FOV( H or V)光学倍率 = 靶面尺寸( H or V) /视野范围FOV( H or V)9x1机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　(H代表CCD靶面水平宽度，V代表CCD靶面垂直高度)9x1机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
9x1机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

　　打比方视野是100*100mm, WD是500mm,先从工作距离确定工业镜头的焦距要在50mm以下,市场上工业镜头焦距一般是12mm, 16mm, 20mm, 25mm, 35mm, 50mm, 75mm。再结合相机靶面的大小来确定是哪个型号，工业镜头的焦距越小，视场角就越大，视野也就相应的更大。如果靶面为2/3" 可以选择35mm焦距的工业镜头;靶面1/2" 则需要25mm焦距的工业镜头，或者更小，以此类推。例如：CCD2/3″(长8.8mm×6.6mm)，视场范围(长64mm×48mm)光学放大倍率=8.8/64=6.6/48=0.13759x1机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
