薄膜瑕疵检测系统-机器视觉系统G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
【产品背景】G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
在薄膜的实际生产过程中，由于各方面因素的影响，薄膜表面会出现诸如孔洞、蚊虫、黑点、晶点、划伤、斑点等瑕疵，严重影响了薄膜的质量，给生产商带来了不必要的损失。人眼往往不能及时准确的判断出瑕疵，而薄膜表面瑕疵缺陷检测系统能在线对生产过程中产生的表面缺陷瑕疵进行高速、精确的检测，显示和识别薄膜表面上的所有表面缺陷。能检测分别出直径 0.01mm-2mm的脏污点、条纹、破损、边缘裂缝、皱折、暗斑、亮斑、边缘破损、黑点疵点、毛发，蚊虫，等常见表面缺陷。G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
强大的表面缺陷模式识别功能，根据表面缺陷的特征，在报警的同时，会指出导致该表面缺陷的设备、工艺问题所在，指导工人及时处理，从而有效的节约了生产成本、提高了产品质量。因此薄膜瑕疵在线检测系统成为高速薄膜生产线中不可或缺的检测设备。G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
【检测原理】G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
系统整体采用工业CCD相机在线图像扫描的工作原理，在生产线高速生产的状态下，采用特定波长的高亮LED工业线性聚光光源照射产品表面(对于不透明的薄膜产品采用反射的检测原理)，同时通过工业CCD相机实时扫描并采集光源照射处的产品图像。G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
系统将相机采集到的薄膜图像经过MVI图像软件算法进行瑕疵识别处理。由于瑕疵的成像图片与正常产品的成像图片存在灰阶差异，从而使的系统能够精准发现产品的缺陷;同时根据事先采集各类瑕疵的图像特征并记录缺陷库，从而实现了瑕疵的在线检测、分类与后续处置。G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
【技术参数】G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
检测对象 保护膜、涂布膜、光学膜、锂电隔膜、食品包装膜、车窗膜、车衣膜G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
检测幅宽 适应任意幅宽（根据生产线宽度进行定制） G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
检测速度 MAX：600m/minG0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
检测精度 0.1mm*0.1mm G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
缺陷类型 晶点、线条、黑点、蚊虫、孔洞、划伤等常见缺陷G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
测宽精度 产线无纵向偏移时误差≤3mmG0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
缺陷标识 自动声光报警，同时在系统界面显示当前缺陷的具体图像及信息G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
历史记录 记录每一卷薄膜缺陷的总数，分布的位置、大小、面积等信息
【瑕疵图片】G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
【系统功能】G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
1.操作便捷G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
操作简单，只需点击“开始”、“停止”即可完成所有操作。G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
2.稳定性高G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
可连续工作在极端温度和厂房环境中。G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
3.100%幅面表面检测G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
发现疵点时可根据设定发出报警,提示及时修复,避免大量缺陷产品的产生。G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
4.完整的表面质量信息G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
材料表面疵点图像由计算机进行保存,每卷产品都有完全的疵点图像/位置和数量等信息,产品幅面边缘根据需要可以进行自动贴标。G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
5.高精度检测G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
方案可100%检测出0.02 平方毫米以上的疵点缺陷,满足客户的不断提升的产品品质要求。G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
6.软件数据库管理功能G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
可以对生产的每卷材料进行精确的质量统计,详细的缺陷记录(大小和位置)和统计为生产工艺及设备状态调整提供了方便;离线分析,用于后续分切和质量管理,可有效保证产品质量。G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
7.定位标识功能G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
每生产一卷产品，系统会自动对这一卷产品的表面缺陷进行统计，同时打印出统计标签，贴在每一卷产品上，跟随产品发放下游。这样用户就可以通过每一卷产品上面的标签对产品进行评级，从而有效的用于分配不同质量要求的用途。G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
8.系统联动G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
当系统检测到疵点时进行声光报警，也可在系统中加入其他连锁I/O 输出。G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
9.一键导出G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
一键导出EXCEL缺陷明细表，便于用户做进一步的查询，分析，建档。G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
注：软件功能可根据用户要求实现完全定制!G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

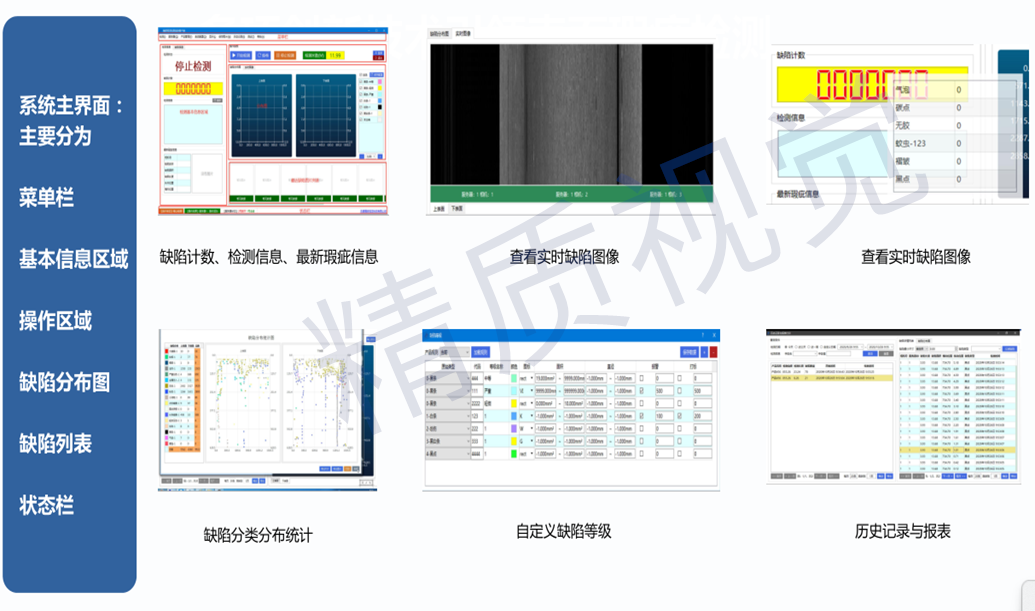

主要系统功能：G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
【合作伙伴】（注：部分客户）G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

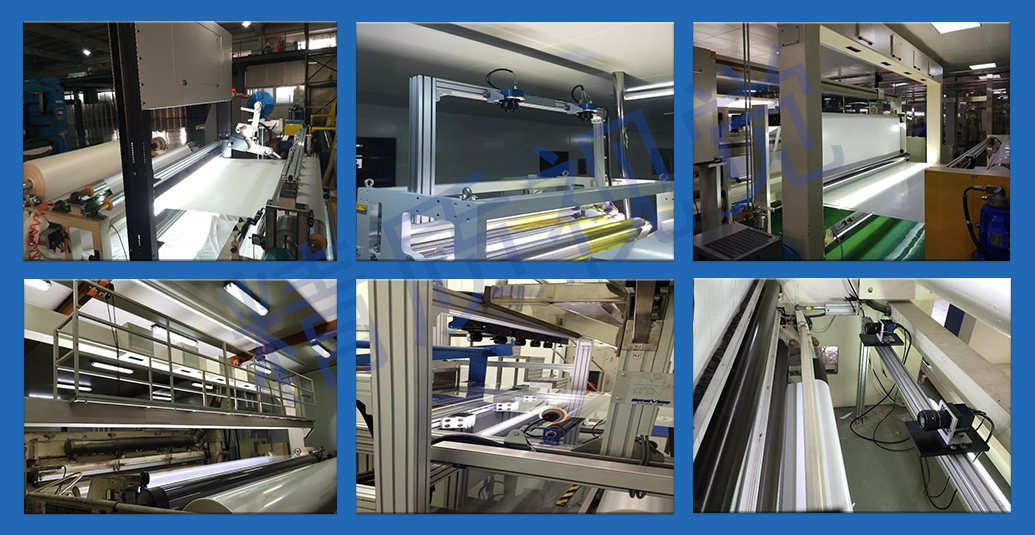

【安装现场】G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
G0i机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
