织物纬密检测系统

一、产品简介

　　在高品质织物染整制程中，连续精确的检测织物纬密或线圈数是非常重要的。MVI是一套准备的非接触式测量系统，通过计算纬密或线圈数可监控质量、牵伸、缩率等重要参数，并自动将纬密调整至设定值，从而提升产品质量，降低生产成本。4gm机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

二、检测对象

针织布等布匹4gm机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

三、检测原理

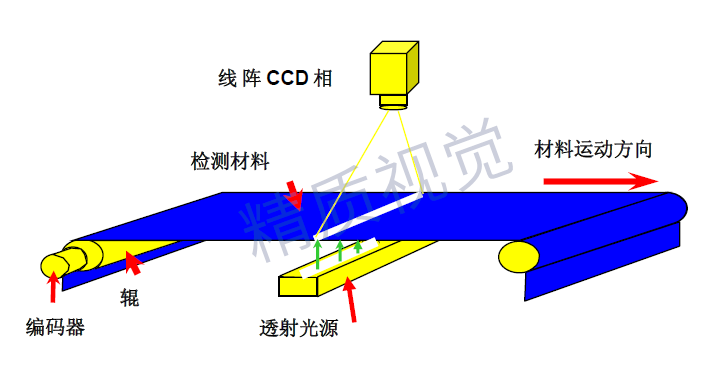

　　高亮的LED线性聚光冷光源采用透射的原理照射在生产线外表（对于不透明的布匹产品采用反射的检测原理）通过架设在生产线上的高速相机进行实时同步扫描，同时系统将相机采集到布匹图像通过MVI图像处置系统软件进行图像识别处置。由于有针织线的图像的灰阶与无线条的图像灰阶存在明显差别，从而使系统能够精确的计算出单位面积内的经纱和纬纱数量；再凭借软件内的设定参数，可以转化成织物克重在线检测应用需求。同时对织物质量进行有效的判定、分类进行后续处置。4gm机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

4gm机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

四、技术参数

1)检测对象：织布4gm机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

2)检测速度：最大800米/分钟4gm机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

3)应用设备：预缩机、热定型机、印花机以及丝光机等4gm机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

4)测量范围：8～300根/cm 20～750根/in；4gm机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

5)测量精度：±1%；                4gm机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

6)自动测量方向线对齐精度：1%；4gm机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

7)检测内容：纬密测量、径密测量　4gm机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

8)处置方法：截图声光报警、瑕疵自动分类、自动记录位置、图片自动保管及检索4gm机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_

9)检测汇总：系统自动生成布匹卷材质量报表和疵点分布图表。4gm机器视觉检测设备_CCD视觉检测_外观缺陷检测系统_
