无锡科技有限公司，累积多年光学影像筛选机行业经验，着手专注光学影像筛选机之设计研发。公司设有独立软件研发中心、高技能的优秀团队，对公司每一台光学筛选机、每一个零部件，都经过大量的比选，同时，整机性能的综合优化也使设备的生产效率达到行业领先水平。
发动机高强度螺丝、螺帽、航空部件等。

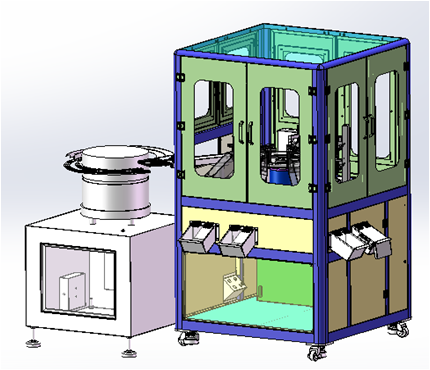

本设备主要用于可平稳放置的螺丝、螺帽、非标工件等零件的质量检测与筛选。设备主要是通过工业CCD相机(德国Basler)，利用玻璃的高透光性，对工件全方位拍照采图，把采集到的产品图片传送到工业计算机，工业计算机中的检测软件通过合格品与次品之间存在图像灰阶差别，从而使系统能够精确识别出次品；同时，通过FPGA技术，将不合格品剔除。
1、检测速度：每分钟200-1000个(主要依振动盘的送料速度及产品大小)；
2、筛选精度：0.1mm、0.01mm、0.001mm；
3、上料：振动盘自动上料；

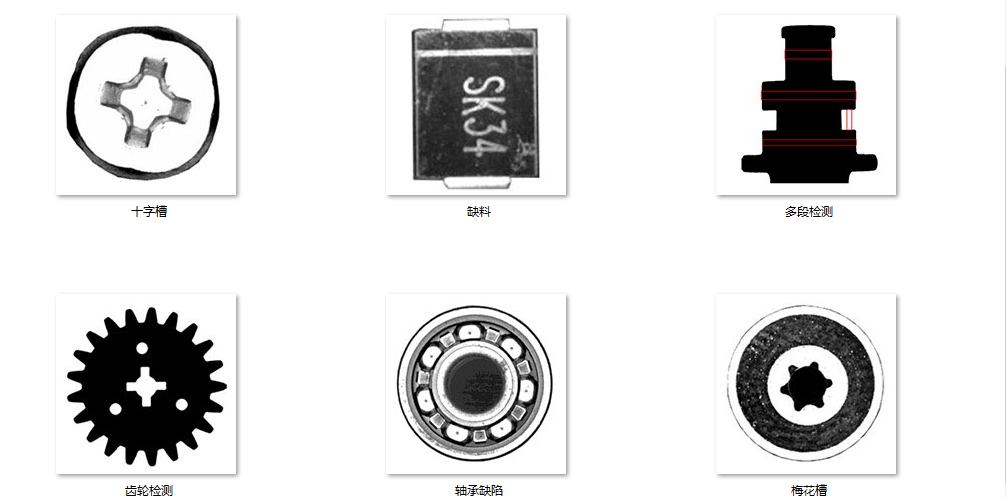

4、检测内容：检查长度、高度、直径、混料、变形、缺料、毛刺、黑点、划伤等检测；
5、缺陷标识：吹气系统自动剔除废品，同时声光报警并记录缺陷图片；
6、缺陷信息：记录缺陷米数、直径、横向位置、图像信息等；
7、软件功能：具有实时图像显示功能及有缺陷产品图像显示功能，且瑕疵图像至少能够保存500张以上；产品缺陷库可以自行添加；
8、检测汇总：系统自动生成产品质量报表和疵点分布图表。

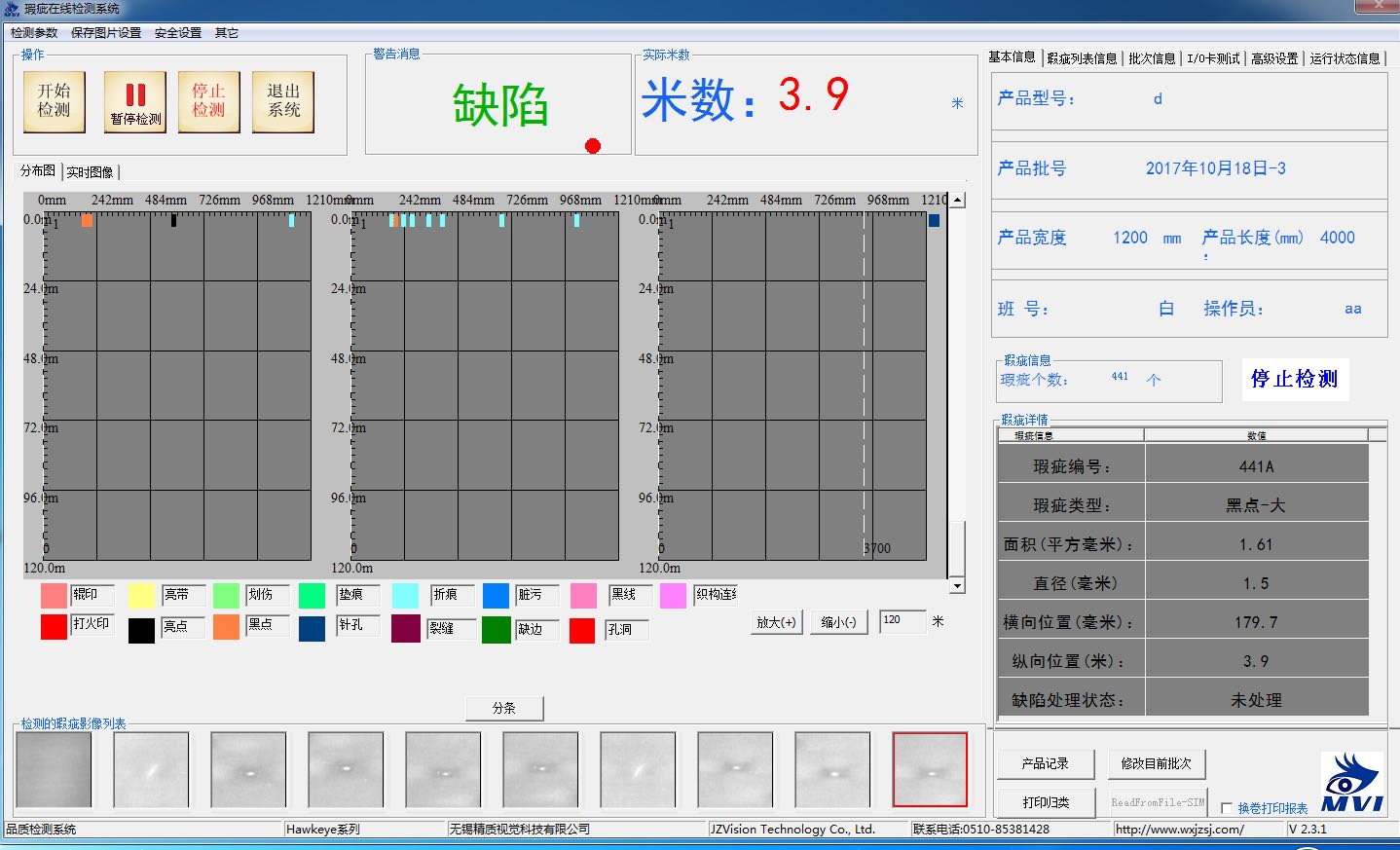

软件功能
1、简单的操作界面，方便工人操作。
2、支持不同客户、不同质量标准的设置功能。
3、与现场设备生产同步，实时显示产品图像信息。
4、可以根据客户要求，实时生成批次号；支持在生产过程中，修改批次号。
5、每个批次号生产结束时，自动生成该批次号产品的质量报表；支持自动打印功能。
6、所有批次号的产品质量，随时可以回调，分析产品质量信息。
7、历史记录支持长时间储存，并可定时、定量删除自动删除历史记录，节约计算机空间。
8、金牌技术服务功能，随时解决操作难点。
注：软件功能可根据用户要求实现完全定制！
|
设备类型 |
高速检测机(专用环形玻璃转盘) |
|
适用产品 |
发动机高强度螺丝、螺帽、航空部件等 |
|
检测速度 |
每分钟200-1000个(主要依振动盘的送料速度及产品大小) |
|
筛选精度 |
0.1mm、0.01mm、0.001mm（根据相机精度配置） |
|
检测内容 |
检查长度、高度、直径、混料、变形、缺料、毛刺、黑点、划伤等检测 |
|

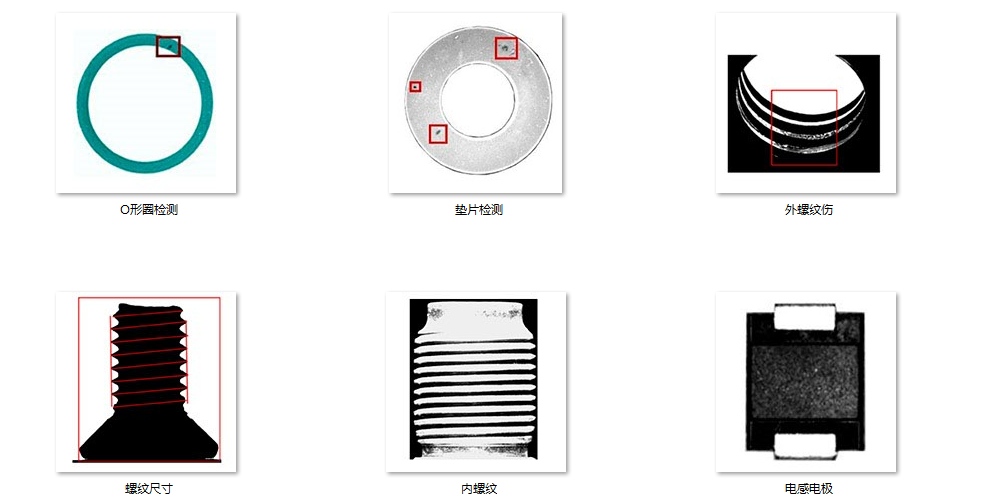

螺丝长度、尺寸混料；头部高度、头部宽度、头部厚度、头部有无电镀、头上裂痕、头部文字、头部外径；无效牙长(颈下牙高)、牙外径、斜牙、牙底径、牙距检测、搓牙不良、有无牙；内孔径真圆度、内孔径塞孔、内孔同心度、内孔杂质；针深、针孔塞孔、断针、针孔同心度；特徵角度、特徵数量、特徵相似度、特徽长度、特徵至中心距离；屋部尖点、真圆度、短对边、对边对角、各台阶尺寸； |
|
|
光学系统 |
德国basler工业相机（高倍率CCD）、日本进口镜头、专业光源系统 |
|
控制系统 |
台湾研华工业电脑、FPGA高速处理电路、精质IO板卡 |
|
检测软件 |
检测系统 |
|
进料系统 |
专用进料导轨，振动盘设备-套,自动补料储料斗设备(选配) |
|
包装系统 |
自动计数及包装机(选配） |
|
电源电压 |
220V, 50Hz |
|
额定功率 |
1kW |
|
设备重量 |
500kg |
|
设备尺寸 |
1000mm (长)×1000mm (宽)×1800mm(高) |
