分切机在线测宽仪

品牌型号：
检测范围：物料宽度、表面缺陷
检测对象：分切机上小卷物料
检测精度：0.1mm
软件功能：软件功能可根据用户要求实现完全定制！

在线联系

产品简介

一、产品介绍：

测宽仪采用CCD测量的方法，可安装至分切机上，用于分切后每一小卷的宽度测量，在生产过程中实时测量被测物宽度值，并把测量到的宽度值反馈给用户，方便用户实时了解生产线情况，便于调整生产工艺，提高产品质量。

二、检测原理：

MVI测宽仪采用了CMOS彩色传感器，其内部集成了LED光源和镜头，可以支持图像和灰度图像采集。图像传感器所产生的图像是目标1:1 的还原，不会产生畸变，无需额外的校正，这带来出色的色彩真实性和完美的解析度。同时，测宽仪相机的光源系统高度灵活，可以针对目标检测物定制内部光源种类，亦可结合外部光源系统适应多种检测类型，测宽仪的相机有两种形式，宽幅线扫相机或普通的线扫相机，其中宽幅线扫相机精确度更高，检测效果更好。

三、设备规格：

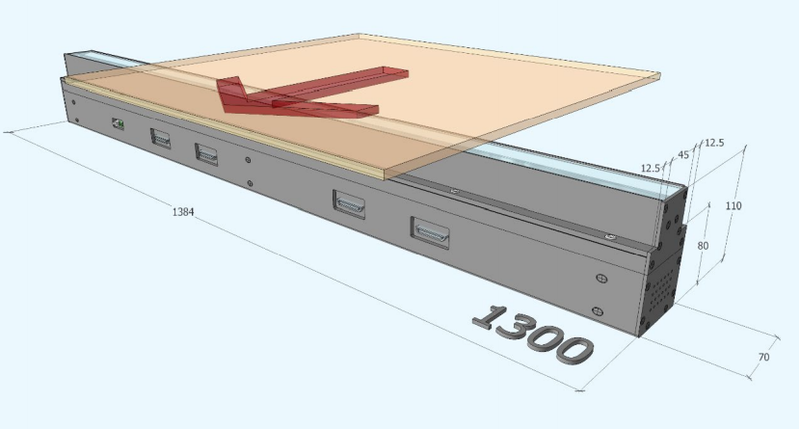

宽扫描幅	1300mm（可根据客户要求定制）
像素数量	31104*2pixels
像素尺寸	21.16um

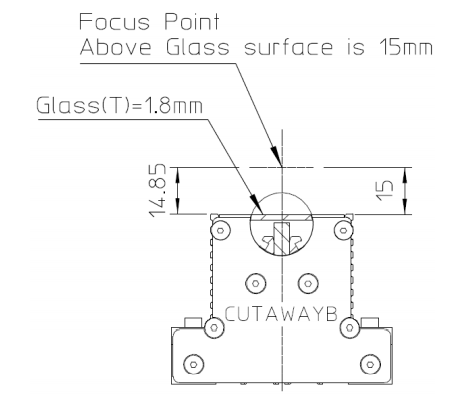

工作距离	15mm±0.5mm（工作距离为相机外壳到物体距离,焦距为 15mm，景深为 1mm）
光源	LED线性光源（相机光源可选，白光 LED、RGB LED 等）
工作温度	5~50°C
工作湿度	10%~90%RH

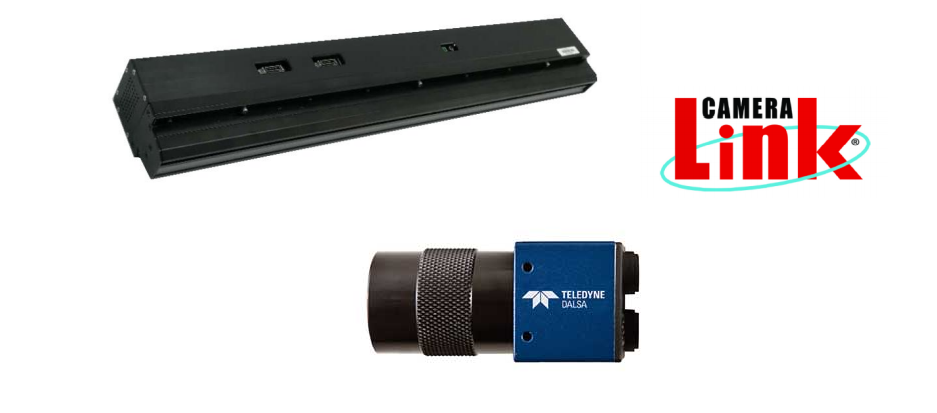

四、硬件配置：

分切机在线测宽仪

相机采用了CMOS彩色传感器，其内部集成了LED光源和镜头，可以支持彩色图像和灰度图像采集。接触式图像传感器所产生的图像是目标1：1的还原，不会产生畸变，无需额外的校正，这带来出色的色彩真实性和完美的解析度。同时，相机的光源系统高度灵活，可以针对目标检测物定制内部光源种类，亦可结合外部光源系统适应多种检测类型。

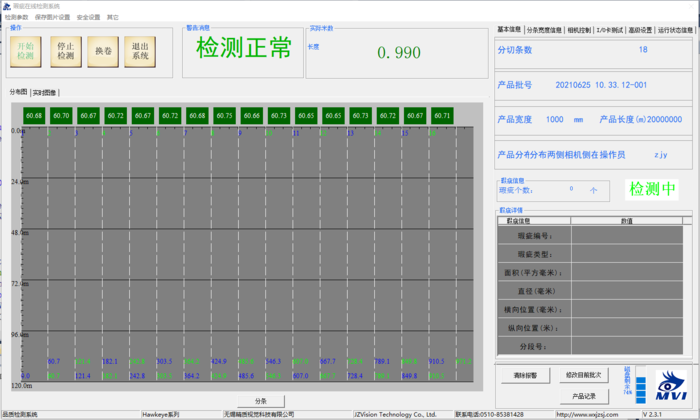

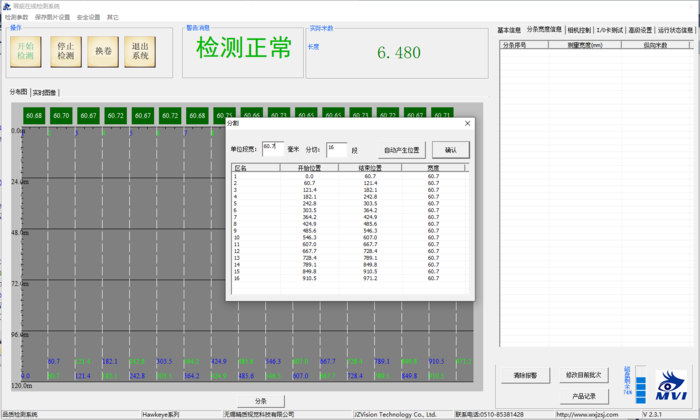

五、检测软件功能：

1、在线检测宽幅

2、自动声光报警

3、检测到宽幅变化自动在相应边缘贴标（选配）

4、实时显示宽幅分布图

5、实时显示检测图片和细节信息

6、产品质量报表

7、软件自动寻边检测

8、数据库数据供信息回查

9、检测参数开放可调

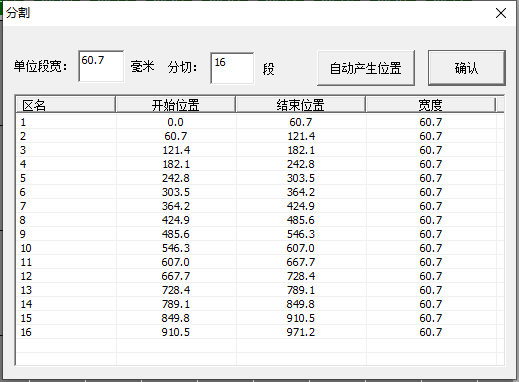

10、支持在线自动或手动排刀

11、远程技术服务
