线缆护套表面瑕疵在线检测（电缆/光缆/线缆）

　　品牌型号：精质MVI

　　检测范围：定制

　　检测对象：电缆、光缆、线缆护套表面等

　　检测精度： 0.1mm

　　缺陷类型：凸起鼓包、凹坑露线、直径不均匀、划痕等

在线联系

产品简介

　　线缆护套表面瑕疵在线检测系统

　　【产品简述】

　　无锡精质-【线缆护套表面瑕疵在线检测系统】主要针对电缆、光缆、线缆的护套在进行护套生产时表面出现的鼓包、凹坑、露线、粗细不均匀等表面瑕疵进行在线检测。

　　由于护套生产线是光缆、电缆、线缆的最后一道生产工序，由于生产线生产速度快、自动化程度高很容易对光缆护套造成瑕疵不良，如果不能直接在生产时对不良进行检测、排除，将直接影响到光缆、电缆的产品质量，后期流转到客户中造成质量投诉，给生产厂方带来很大的损失。

　　借助于高速自动化的在线检测系统，可以有效的在线缆在线生产过程中进行检测，有效的避免了传统的人工肉眼检测速度慢、易疲劳、精度低、无统计等缺点，实时高速的对产品进行表面质量控制，自动保存每一卷线缆的表面质量信息(位置、图像、大小、护套直径、缺陷类型等)。能够有效的对不良品进行剔除，从而提高了产品质量及企业竞争力。

　　【系统功能】

编号	参数	明细
1	检测速度	Max：400m/min Max：1300feet/min
2	最小检测精度	Min：0.1mm （取决于线缆的速度、线缆的直径以及相机的配置）
3	电缆外径范围	0.5mm-2mm;2mm-50mm;50mm以上（取决于相机的配置）
4	相机配置	4台相机：100%覆盖直径大于50mm以上的电缆 3台相机：100%覆盖直径小于50mm以下的电缆 2台相机：覆盖直径最小的电缆
5	检测缺陷类型	1.凸起鼓包 2.凹坑露线 3.直径不均匀 4.管材、棒材的划痕及其它缺陷
6	图像重叠率	5% （取决于相机的配置及线缆的直径）
7	光源	1.高角度高亮LED均匀环形光 2.LED点光源（取决于线缆的直径及产线运行的速度）

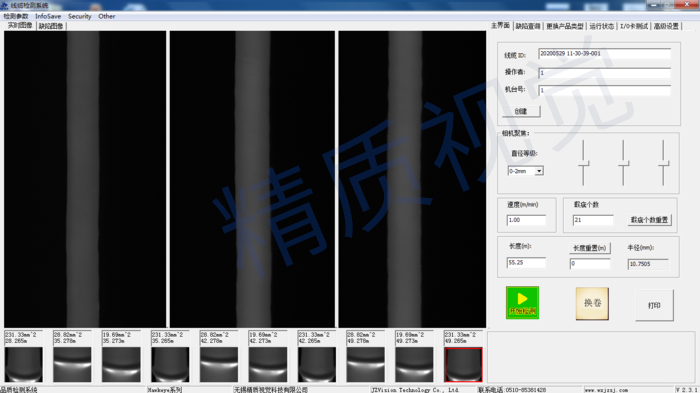

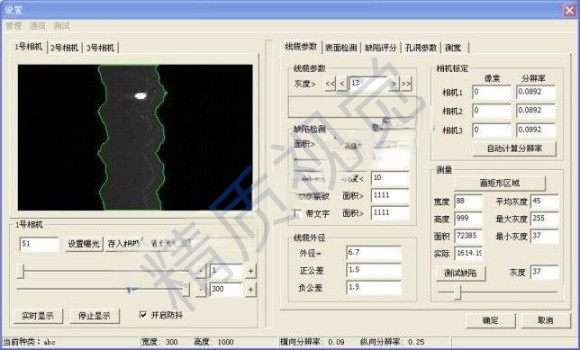

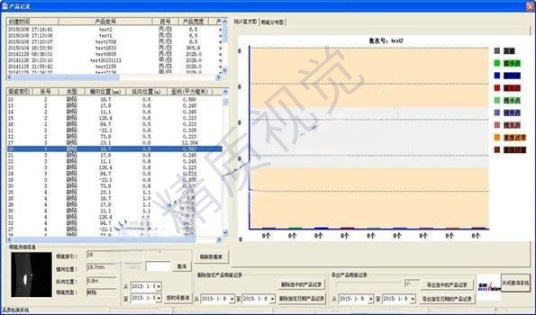

8	软件功能	1.线缆实时表面图像显示 2.自动声光报警 3.瑕疵缺陷信息记录保存（图片、大小、类型、位置） 4.记录检索、查询、打印

　　【检测原理】

　　系统采用机器视觉成像的原理，图像采集单元由多台CCD 相机和两组环形光源组成。两组环形光源构成均匀亮场，每台相机可分别覆盖超过线缆1/3 的区域，对线缆进行360°环绕扫描，可采集到均匀清晰的图像。

　　生产线运行时，系统通过编码器采集到信号，从而进行检测。在产线运行过程中线缆通过相机的扫描区域，多台CCD 相机根据编码器采集到的产线速度信号进行同步拍摄，然后系统将采集到的图像传给图像处理软件，通过高效的图像处理算法对图像进行分析，从而有效的发现并判定瑕疵不良，同时自动声光报警，提醒现场的工作人员。

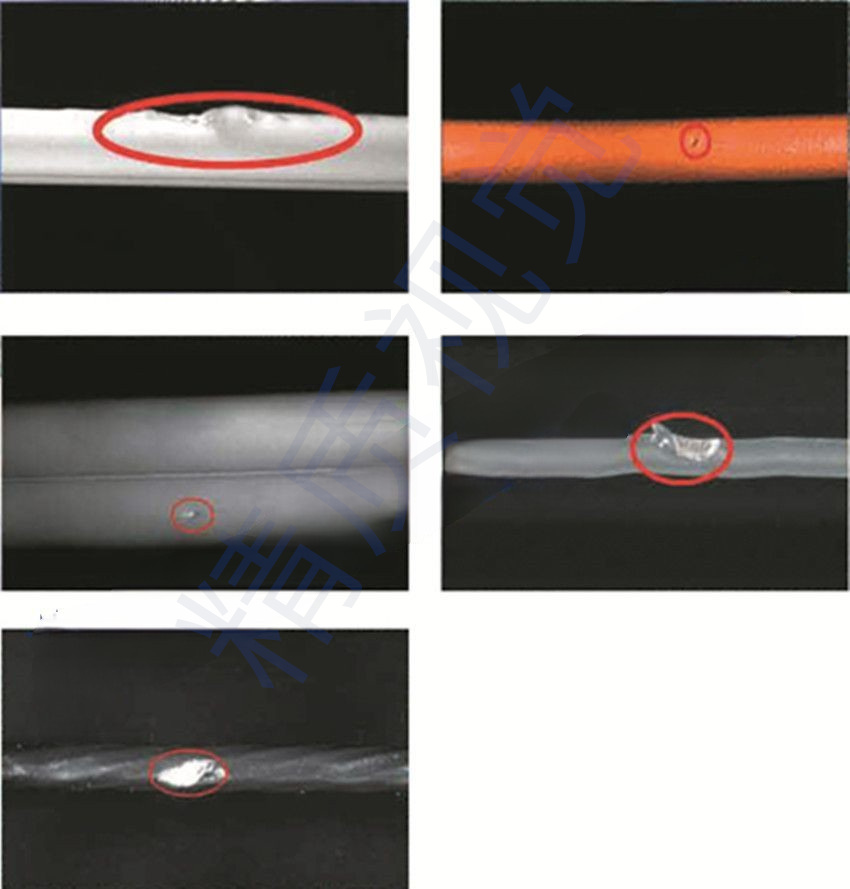

　　【瑕疵检测图片】
