线缆字符识别与字符不良检测

　　品牌型号：精质MVI

　　检测对象：线缆护套表面等

　　检测精度：±0.1mm

　　软件功能：软件功能可根据用户要求实现完全定制!

产品简介

线缆字符识别与字符不良检测

　　Micao Vision 最新系列----高速中英文字符识别技术

　　·市面上识别较多文字的设备：具有26个英文字母、10个数字、5000个汉字的字体库

　　·市面支持较多字体的设备：宋体、黑体、隶书等各种字体。

　　·市面上较快的字符识别设备，无论是性能上还是价格上都很有优势。

　　·无需训练字体、安装后立即就能使用。

　　·紧凑、智能、易于整合，拥有广泛的接口。

　　全新、智能加上独立紧凑的汉字数据库“检测字符” 检测仪为材料的喷码质量建立了新的工业应用标准

　　为检测工业过程中因为批次号输入错误、喷码机错喷、机械喷码跳米数等问题而设计。

　　·避免产品因为漏印字符、印错字符、米数印错、喷印米数与实际米数不符合等问题，遭到客户投诉。

　　·字符影像检测设备提供行业较精确的±0.1mm精确度，且无须因更换字体而重新校准仪表。

　　·80kHz的内部测量速率，每100微秒即可出一个测量结果。

　　· 全固态设计取消了所有运动部件，从而做到免维护操作。

　　·2个用户自行配置的脉冲输出，用于独立或正交工作。

　　·作为标准的接口包括以太网、RS-232、串口、Wifi 等通讯接口。

工作原理

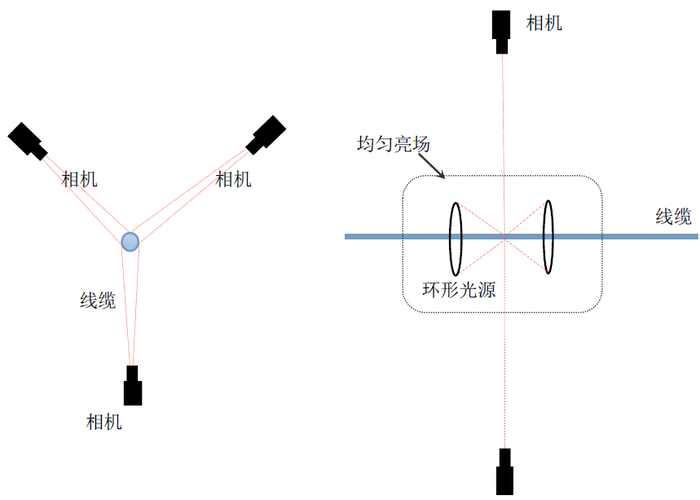

　　精质的最新 Micao Vision 系列系统采用机器视觉成像的原理，图像采集单元由多台CCD 相机和线性冷光源组成。CCD相机可以在线缆表面采集到均匀清晰的图像。系统通过数据库来记录和管理字符的内容位置、印刷质量和图像等信息，可通过信号控制系统实时进行声光报警、打标等操作。

　　最新 Micao Vision系列双向检测字符仪延续了这一测量原理，并用一台高速GPU的图像处理工作站，这种工作站即使在更换成复杂字体的时候，也能够迅速训练字体，完成检测任务。

　　CCD传感器、图像处理模块、数据I/O处理模块处理数据所有的运算与处理在专有数据处理模块中完成工业级数据处理及传输，更稳定、更可靠

线缆字符识别与字符不良检测

　　应用

　　此 Micao Vision 系列是为工业应用和材料处理生产线而设计的，几乎兼容所有移动的材料，包括：线缆、管材、卷材、片材。此Micao Vision 系列的应用范围宽泛，涉及长度、速度、差速或延伸率的测量与控制。

　　典型的工业应用包括：

　　·编织、无纺、纺织、制革等行业;

　　·塑料薄膜、制箔、包带、衬里行业;

　　·造纸、轧纹、包装材料制造行业;

　　·橡胶、合成纤维制造行业;

　　·木材、木制品、陶瓷制造行业;

　　·印刷行业;

　　·建材制造行业;

　　·挤出工业;

　　·汽车制造业。

　　技术规范

型号	Micao Vision 1220	Micao Vision 3060	Micao Vision 1220	Micao Vision 3060
速度 (m/min)	100	200	100	200
相机个数	1	2	3	4
检测内容	字符识别与字符印刷检测		鼓包、凹坑检测	鼓包、凹坑、字符全部检测
精度(%)	±0.05
可重复性(%)	±0.02
加速度 ( m/s 2)	>1000
测量更新时间	200 kHz 内部，输出为20μs
电源	24VDC / 8W
环保等级	IP67 （在严苛环境中可配一个备选保护外壳）
工作温度	5-45°C (温度再高时可配备一个备选保护外壳)
检测显示	集成液晶显示
脉冲输出	2×脉冲输出或1×正交输出，可自行编程，脉冲速率 < 1MHz
数字输出	快门状态	2 个可编程输出
标准通讯接口	RS-232	以太网 TCP/IP（Modbus协议）
显示通讯	Proton CANbus，用于备选SiDi-CDI接口显示
备选通讯接口	PROFINET PROFIBUS	DeviceNet EtherNet/IP
